Опоры неподвижные в ппу изоляции - это специальные элементы трубопроводной системы, которые обеспечивают ее устойчивость, защиту от деформаций. Они широко применяются в различных отраслях промышленности, коммунального хозяйства для транспортировки газа, нефти, пара, горячей/холодной воды, других жидкостей.
Разновидности
Бывают двух основных типов: неподвижные, а также скользящие. Неподвижные фиксируют положение трубопровода на определенном участке, не допускают его перемещения под действием температурных деформаций, собственного веса или других нагрузок. Скользящие позволяют трубопроводу свободно перемещаться по горизонтали или вертикали при изменении температуры транспортируемой среды или других факторов.
Бывают разных видов в зависимости от способа монтажа, конструкции:
- Щитовые - состоят из железобетонного щита с двумя или более предварительно изолированными патрубками.
- С защитным стаканом - состоят из соединительного патрубка с теплоизоляционным слоем из пенополиуретана (ППУ) и защитной оболочки из полиэтилена (ПЭ) или оцинкованной стали (ОЦ), а также защитного стакана из толстостенной трубы.

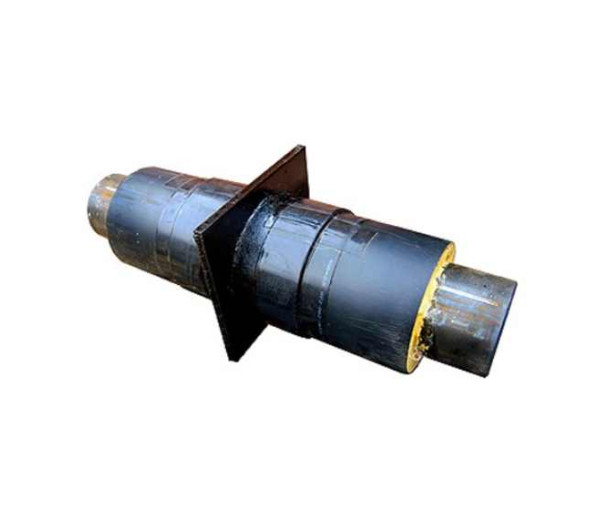

- С несущей плитой - состоят из соединительного патрубка с теплоизоляционным слоем из ППУ и защитной оболочки из ПЭ или ОЦ, а также несущей плиты из железобетона или металла.
В чем плюсы?
Имеют ряд преимуществ перед другими видами:
- Высокая теплоизоляция;
- Защита от коррозии;
- Простота монтажа;
- Долговечность;
- Экономичность.
Способ применения
Применяются для установки трубопроводов различного диаметра, а также назначения на подземных и надземных участках. Они могут быть установлены на железобетонных или металлических стойках, стеновых или потолочных кронштейнах, а также на специальных фундаментах.
Количество зависит от длины и характеристик трубопровода, а также от условий его эксплуатации. Для расчета количества необходимо учитывать следующие факторы:
- Вес трубопровода с учетом заполнения средой;
- Температурный режим транспортируемой среды;
- Ветровая нагрузка на надземный участок;
- Геометрия трассы (изгибы, пересечения);
- Тип, размер соединительных элементов (отводов, тройников, переходов).
Для выбора типа и размера необходимо учитывать следующие факторы:
- Диаметр, толщина стенки соединительного патрубка;
- Тип защитной оболочки (ПЭ или ОЦ);
- Тип, размер несущей конструкции (стойки, кронштейны);
- Максимальная нагрузка на элемент;
- Тип исполнения (стандартное или усиленное).
Диаметр трубы, мм |
Длина патрубка, мм |
Толщина стенки патрубка, мм |
Толщина несущей плиты, мм |
Вес, кг |
32 |
1300 |
2 |
16 |
20 |
57 |
1500 |
3 |
20 |
40 |
89 |
1800 |
4 |
25 |
80 |
159 |
2000 |
5 |
30 |
160 |
325 |
2000 |
7 |
40 |
400 |
530 |
2000 |
9 |
50 |
800 |
1020 |
2000 |
11 |
60 |
1600 |
