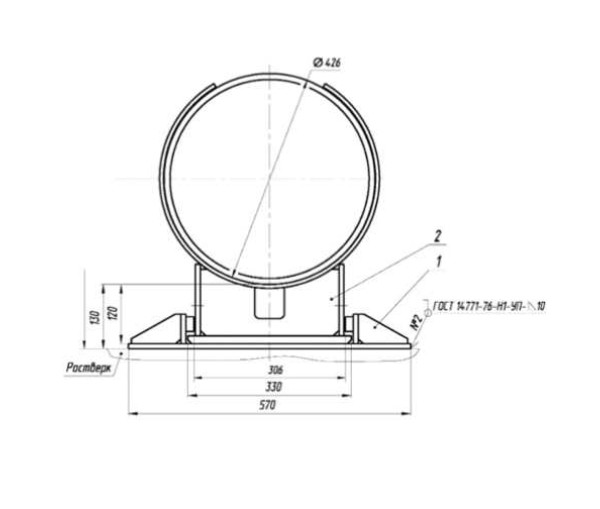

Опора разгрузочная ТПР.13.53(1).00.000 — корпусная хомутовая опора, предназначенная для разгрузки участков трубопровода и передачи нагрузки на конструкцию основания; обеспечивает локальную фиксацию трубы с возможностью перераспределения вертикальных и динамических нагрузок. Типовое исполнение рассчитано на трубопроводы с наружным диаметром 426 мм и представляет собой U-образный хомут на сплошной опорной плите с крепёжными элементами.
Соответствие стандартам
- ТПР.13.53(1).00.000 — нормативный документ (типовое техническое решение для разгрузочных опор).
- ГОСТ 14911-82 — общие требования к опорам трубопроводов (типы и размеры).
Материалы и эксплуатационные ограничения (по ГОСТ)
Материал корпуса и хомута: ВСт3пс, ст. 20, 09Г2С; по запросу — нержавеющие и специальные марки (например, 12Х18Н10Т, 12ХМ).
Покрытия и защита: стандартные антикоррозионные покрытия (эмаль, грунт); по заказу — горячее/термодиффузионное цинкование, эпоксидные системы.
Рабочая температура среды: от -60 °C до +40 °C
Допустимые нагрузки: до 50 тонн.
Применение
| Область применения | Пример использования |
|---|---|
| Магистральные нефтегазовые трассы | Разгрузочные опоры на прямых участках и опорных узлах для передачи веса труб и содержимого на конструкцию эстакады, снижение локальных напряжений при гидроударах. |
| Нефтепереработка и химические заводы | Установка в технологических линиях для перераспределения нагрузок и защиты компенсаторов/сопряжений от концентрированных давлений и вибраций. |
| Теплоэнергетика (ТЭС, котельные) | Применение в паропроводах и линиях теплоносителя для снятия части нагрузки с гибких элементов и снижения риска отказа компенсаторов. |
| Портовые и морские объекты | Разгрузочные опоры на наземных и припортовых магистралях для устойчивой передачи нагрузок при динамике судопогрузки и изменениях температур. |
| Промышленные площадки и заводские эстакады | Защита участков трубопровода в местах пересечений и опирания, перераспределение статических и динамических нагрузок на опорные конструкции. |
| Коммунальные сети крупного масштаба | Использование в магистральных линиях горячего водоснабжения и тепломагистралях для продления срока службы опор и труб в местах больших нагрузок. |
Опора разгрузочная ТПР.13.53(1).00.000 применяется в местах, где требуется снять часть статической или динамической нагрузки с основной трассы и передать её на опорную конструкцию — это снижает риски локального разрушения и продлевает срок службы элементов трубопровода.
Преимущества и недостатки Опоры разгрузочной ТПР.13.53(1).00.000
Преимущества:
- Эффективно перераспределяет вертикальные и динамические нагрузки с трубопровода на опорную конструкцию.
- Корпусная конструкция обеспечивает жёсткость и простоту анкерного крепления.
- Хомутовое стяжное крепление позволяет безопасно фиксировать трубу без сварки и упрощает демонтаж.
- Возможность изготовления из разных марок стали и нанесения защитных покрытий — адаптация под климат и среду.
- Типовое исполнение под Дн 426 мм упрощает выбор и снабжение для типовых проектов.
Недостатки:
- При агрессивных средах требуется нержавеющее исполнение или усиленная защита корпуса и хомута.
- Масса и габариты корпусного изделия требуют подготовленного фундамента и увеличивают трудозатраты при монтаже.
Монтаж и эксплуатация
Монтаж выполняется на подготовленное сплошное основание (плита, консоль или фундамент) с проверкой геометрии и прочности опорной поверхности; перед установкой проверяются размеры и состояние трубы в месте опирания.
Хомут стягивается болтами с расчётным моментом; после монтажа необходимо убедиться в правильном положениие хомута и отсутствии контактных зазоров, нарушающих передачу нагрузки.
В процессе эксплуатации рекомендуется проводить плановые осмотры — контроль состояния антикоррозионного покрытия, крепёжных элементов и опорной плиты, а также проверять отсутствие концентрированных деформаций и износа контактных поверхностей; при обнаружении дефектов — восстановление покрытия или замена деталей.
