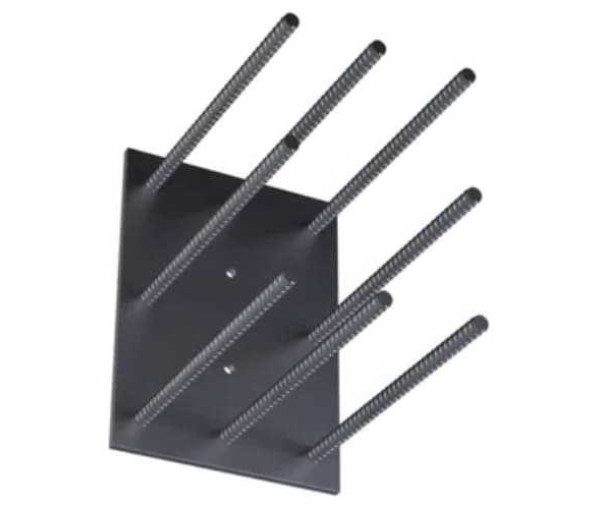

Закладные детали по серии 1.400 6/76 выпуск 1 - это специальные изделия из стали, которые встраиваются в железобетонные конструкции на этапе изготовления или монтажа. Они служат для крепления к ним различных элементов, таких как:
- стеновые панели
- стропильные, подстропильные конструкции
- балки стальных зданий подкрановых
Они обеспечивают надежное, а также прочное соединение конструкций, устойчивое к воздействию нагрузок, агрессивных сред. Они также позволяют упростить и ускорить процесс монтажа, так как не требуют сварки или болтового соединения.
Где применяются?
Применяются в различных отраслях промышленности, где требуется строительство одноэтажных зданий из железобетона, стали. Например:
- в энергетике
- в металлургии
- в химической промышленности
- в машиностроении
- в сельском хозяйстве
Подходят для конструкций, выполняемых по типовым сериям, таким как:
- серия 1.400-6/76 выпуск 2 (колонны)
- серия 1.400-6/76 выпуск 3 (балки)
- серия 1.400-6/76 выпуск 4 (перекрытия)
- серия 1.400-6/76 выпуск 5 (фундаменты)
- и другие
Какие виды существуют?
Делятся на три группы в зависимости от назначения, формы:
- группа 0 - общего назначения, имеющие форму пластин с отверстиями или выступами для крепления анкеров
- группа 1 - для крепления опорных консолей под стеновые панели, имеющие форму уголков или кронштейнов с отверстиями или выступами для крепления анкеров
- группа 2 - для крепления стропильных и подстропильных конструкций, имеющие форму пластин с отверстиями или выступами для крепления анкеров и крюков
В каждой группе существует множество видов, различающихся по размерам, форме, количеству, расположению отверстий и выступов. Всего в серии 1.400 6/76 выпуск 1 представлено более 100 видов закладных деталей.
Ниже приведены некоторые примеры, с их обозначениями, несущей способностью, конструктивными характеристиками.
| Обозначение | Несущая способность, кН | Конструктивные характеристики |
|---|---|---|
| МО-1 | 100 | Пластина 200х200х20 Ø22 |
| МО-4 | 200 | Пластина 200х200х30 Ø22 |
| МО-10 | 400 | Пластина 300х300х40 Ø28 |
| М1-1-1 | 100 | Уголок 200х200х20 Ø22 |
| М1-4-1 | 200 | Уголок 200х200х30 Ø22 |
| М1-10-1 | 400 | Уголок 300х300х40 Ø28 |
| М2-1 | 100 | Пластина 200х200х20 Ø22 и крюком Ø16 |
| М2-4 | 200 | Пластина 200х200х30 Ø22 и крюком Ø16 |
| М2-10 | 400 | Пластина 300х300х40 Ø28 и крюком Ø20 |
