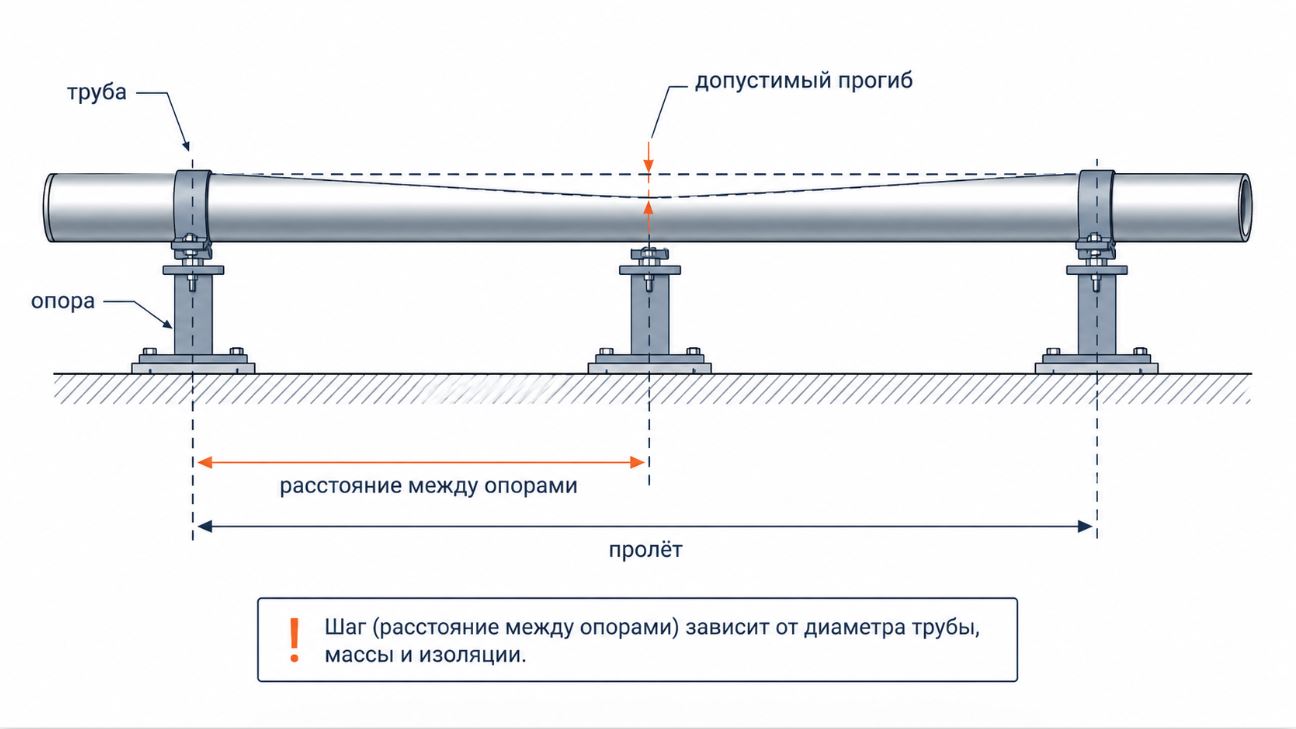

Расстояние между опорами трубопроводов — это расстояние между точками, в которых трубопровод поддерживается опорами (или стойками). Это расстояние важно для обеспечения стабильности и предотвращения деформации трубопровода под воздействием температуры, давления и других факторов.
Точное расстояние критично для различных трубопроводов в зависимости от их типа, материала и условий эксплуатации. Вот несколько примеров:
1. Стальные трубопроводы
Водоснабжение: расстояние между опорами (обычно 2–3 метра для небольших диаметров) необходимо для предотвращения деформации под воздействием давления.
Нефтепроводы и газопроводы: Часто требуют более частого размещения опор из-за высоких температур и давления.
2. Пластиковые трубопроводы
Расстояния важны для труб, использующихся в системах отопления и водоотведения. Рекомендуемое расстояние — 1,5–3 метра, чтобы избежать прогибов и повреждений.
3. Трубопроводы с высокой температурой и давлением
Работающих при высоких температурах (например, паропроводы), опоры должны быть расположены чаще, чтобы избежать термического расширения и связанных с ним деформаций.
4. Трубопроводы в условиях внешних нагрузок
Где трубопровод может подвергаться внешним механическим воздействиям (например, на строительных площадках или в зонах с движением тяжелой техники), точное расстояние также критично.
5. Трубопроводы, транспортирующие коррозионные среды
Для таких трубопроводов важна не только устойчивость, но и возможность замены или обслуживания. Точное расстояние между опорами помогает упростить доступ к трубам.
Стандартные значения
В зависимости от типа трубопроводов, расстояние может варьироваться:
- Для стальных труб: 2–3 метра для диаметров до 100 мм и до 6 метров для крупных труб.
- Для пластиковых труб: Обычно 1,5–3 метра.
Единицы измерения
Расстояние обычно измеряется в метрах, но для более точных расчетов может использоваться и миллиметровая система. Важно согласовать единицы измерения, чтобы избежать ошибок в расчетах.
Расстояние в мм между опорами в зависимости от температуры воды в трубопроводе
| Номинальный наружный диаметр трубы, мм | 20 °С | 30 °С | 40 °С | 50 °С | 60 °С | 70 °С | 80 °С |
|---|---|---|---|---|---|---|---|
| 16 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| 20 | 600 | 600 | 600 | 600 | 550 | 500 | 500 |
| 25 | 750 | 750 | 700 | 700 | 650 | 600 | 550 |
| 32 | 900 | 900 | 800 | 800 | 750 | 700 | 650 |
| 40 | 1050 | 1000 | 900 | 900 | 850 | 800 | 750 |
| 50 | 1200 | 1200 | 1100 | 1100 | 1000 | 950 | 900 |
| 63 | 1400 | 1400 | 1300 | 1300 | 1150 | 1150 | 1000 |
| 75 | 1500 | 1500 | 1400 | 1400 | 1250 | 1150 | 1100 |
| 90 | 1600 | 1600 | 1500 | 1500 | 1400 | 1250 | 1200 |
По стандарту СП 40-101-96
Проектирование и монтаж трубопроводов из полипропилена
Общие рекомендации
Контроль прогибов: Независимо от типа опор, важно контролировать прогиб трубопровода. Рекомендуется проводить расчеты на основании спецификаций и норм для конкретного проекта.
Стандарты: Используйте строительные нормы и правила, которые применимы в вашем регионе или для вашего проекта, так как они могут иметь свои требования к расстоянию между опорами.
Стандартные нормы: Обычно для каждого типа трубопровода существуют строительные нормы и правила, которые задают максимальные расстояния между опорами. Их следует учитывать при проектировании.
Расстояние между различными типами опор для трубопроводов может варьироваться в зависимости от условий эксплуатации, типа трубопровода и его материалов.

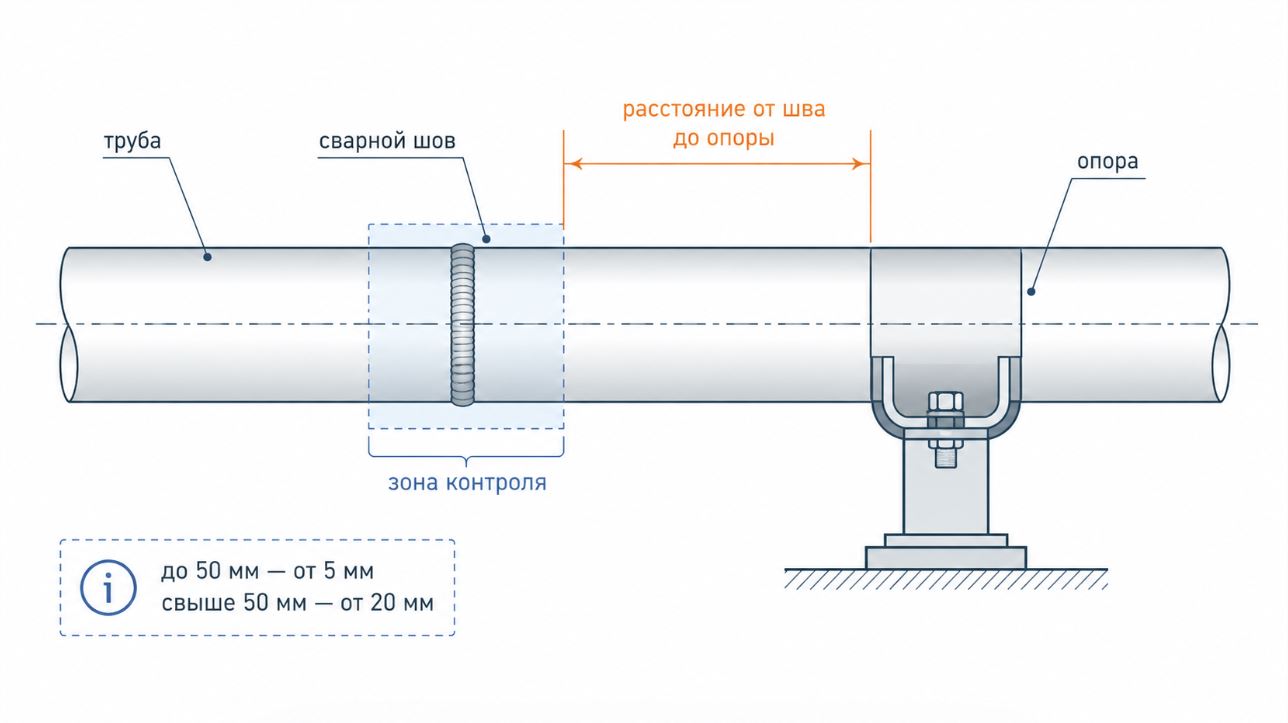

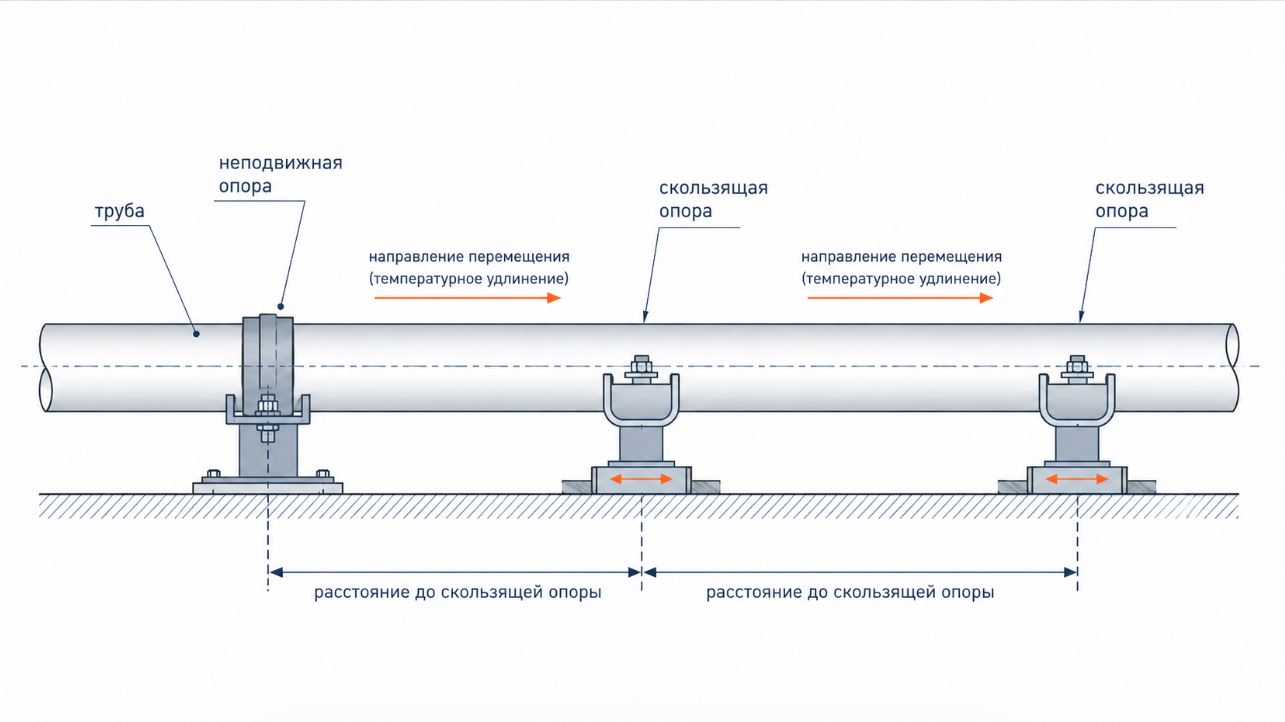

- Неподвижные опоры:
Расстояние: Обычно 3–5 метров для стальных труб, но может варьироваться в зависимости от диаметра и условий эксплуатации. Для крупных трубопроводов это расстояние может достигать 6–10 метров.
- Скользящие опоры:
Расстояние: Примерно 5–10 метров, но рекомендуется контролировать прогибы и деформации. Эти опоры позволяют трубопроводу свободно перемещаться в продольном направлении.
- Хомутовые опоры:
Расстояние: Около 1,5–3 метров. Хомутовые опоры могут использоваться для поддержки трубопроводов, которые могут изменять свою длину под воздействием температурных изменений.
- Приварные опоры:
Расстояние: Обычно около 3–5 метров. Приварные опоры фиксируют трубопровод и не позволяют ему двигаться, что делает их подходящими для стационарных участков.
- Подвижные опоры:
Расстояние: Примерно 3–5 метров. Эти опоры позволяют некоторую степень движения, что особенно важно для трубопроводов, работающих при высоких температурах и давлениях.
Как высчитать расстояние между опорами
- Тип трубопровода: Разные трубопроводы (например, стальные, пластиковые, газовые, водопроводные) могут иметь разные требования к расстоянию между опорами.
- Диаметр трубопровода: Обычно существует правило, что расстояние между опорами должно быть 6–10 диаметров трубы. Это означает, что если у вас, например, труба диаметром 100 мм, расстояние между опорами может составлять от 600 до 1000 мм.
- Температура и давление: При высокой температуре или давлении расстояние между опорами может быть уменьшено, чтобы избежать прогибов.
- Условия эксплуатации: На открытых площадках расстояние может быть больше, в то время как в закрытых помещениях или в условиях высоких нагрузок оно должно быть меньше.
